산업 환경에서는 자동차, 항공우주, 중장비 등 다양한 분야에 걸쳐 고압 환경이 도처에 존재합니다. 오일 씰은 이러한 환경에서 중추적인 역할을 하며 윤활유 누출과 오염 물질의 유입을 방지하여 장비의 적절한 기능을 보장합니다. 저는 오일 씰 공급업체로서 고압 응용 분야에서 이러한 구성 요소의 중요성을 직접 목격했습니다. 이 블로그에서는 고압 환경에서 오일 씰이 어떻게 작동하는지 조사하고 성능에 영향을 미치는 요소와 이러한 조건에 가장 적합한 오일 씰 유형을 탐구합니다.
고압 환경에서 오일 씰 성능에 영향을 미치는 요인
재료 호환성
오일 씰 재료 선택은 고압 시나리오에서 매우 중요합니다. 재료마다 압력, 온도 및 화학물질 노출에 대한 저항 정도가 다릅니다. 예를 들어, 니트릴 고무는 오일 및 마모에 대한 탁월한 저항성으로 인해 다양한 범용 응용 분야에서 널리 선택됩니다. 우리의니트릴 오일 시일적당한 압력과 넓은 온도 범위를 견딜 수 있도록 설계되어 자동차 엔진 및 유압 시스템에 적합합니다.
그러나 매우 높은 압력의 환경에서는 탄화불소 고무(Viton)와 같은 재료가 더 적합할 수 있습니다. Viton은 우수한 내화학성을 제공하며 니트릴 고무에 비해 더 높은 온도와 압력을 처리할 수 있습니다. 이는 씰이 가혹한 화학 물질과 극한의 작동 조건에 노출되는 항공우주 및 화학 처리 산업에서 일반적으로 사용됩니다.
디자인과 기하학
오일 씰의 설계와 형상도 고압에서의 성능에 상당한 영향을 미칩니다. 잘 설계된 씰은 높은 압력 차를 겪을 때에도 견고한 씰을 유지할 수 있어야 합니다. 예를 들어, 오일 씰의 립 디자인은 매우 중요합니다. 적절한 모양의 립은 샤프트 표면과 효과적으로 일치하여 유체 누출에 대한 안정적인 장벽을 만듭니다.

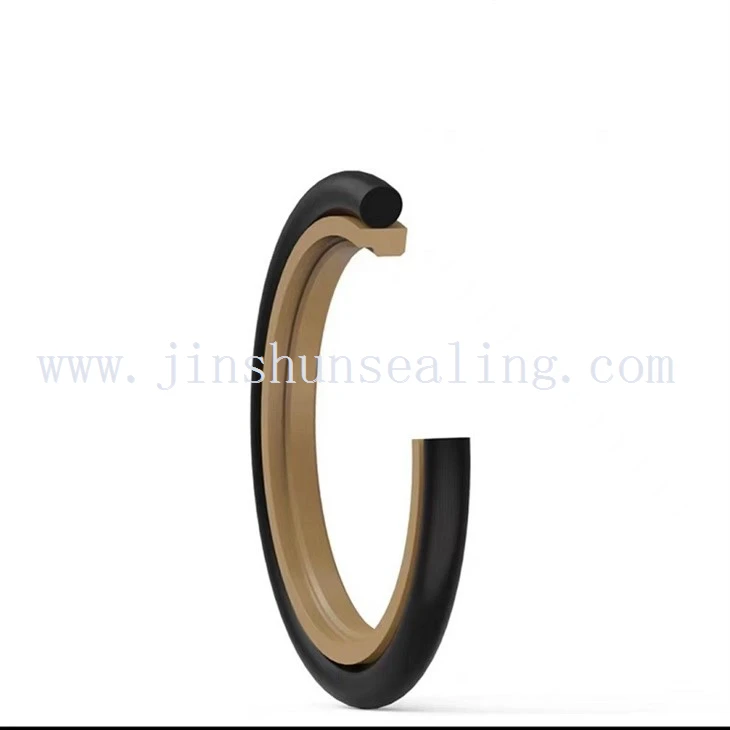

우리의내부 오일 시일고압 환경에서 밀봉 성능을 향상시키는 최적화된 립 디자인이 특징입니다. 립은 샤프트를 따라 일관된 접촉 압력을 제공하도록 설계되어 압력이 변동하는 경우에도 단단히 밀봉됩니다. 또한 씰의 단면 모양은 압력을 견디는 능력에 영향을 미칠 수 있습니다. 보다 견고한 단면을 가진 씰은 일반적으로 고압 하에서 변형에 더 잘 견딜 수 있습니다.
샤프트 및 하우징 핏
오일 시일, 샤프트 및 하우징 사이의 맞춤도 또 다른 중요한 요소입니다. 고압 적용 분야에서는 잘못된 정렬이나 부적절한 장착으로 인해 조기 밀봉 실패가 발생할 수 있습니다. 씰 립의 손상을 방지하려면 샤프트 표면 마감이 매끄럽고 긁힘이나 불규칙성이 없어야 합니다. 샤프트 표면이 거칠면 씰 립이 빨리 마모되어 누출이 발생할 수 있습니다.
마찬가지로, 씰에 꼭 맞도록 하우징 보어의 크기와 기계 가공을 적절하게 조정해야 합니다. 하우징 보어가 너무 크면 씰이 적절한 씰을 유지하지 못할 수 있으며, 지나치게 꽉 끼면 씰에 과도한 응력이 발생하여 변형이 발생하고 성능이 저하될 수 있습니다. 우리의오일씰 20x34x7표준 샤프트 및 하우징에 최적으로 맞도록 설계되어 고압 시스템에서 누출 위험을 최소화합니다.
고압 환경용 오일 씰 유형
회전하는 오일 시일
회전식 오일 씰은 엔진 및 펌프와 같이 샤프트와 하우징 사이에 상대 회전이 있는 응용 분야에 일반적으로 사용됩니다. 고압 환경에서 회전 오일 씰은 견고한 씰을 유지하면서 회전 샤프트에서 생성되는 원심력을 견딜 수 있어야 합니다.
고압 설정에서 성능을 향상시키기 위해 회전식 오일 씰에는 종종 여러 개의 립이 있습니다. 추가 립은 유체 누출에 대한 추가 보호 층을 제공하고 씰 전체에 압력을 보다 균등하게 분배하는 데 도움이 될 수 있습니다. 일부 회전식 오일 씰에는 스프링 장착 립도 포함되어 있어 압력 및 샤프트 움직임의 변화에 따라 조정되어 일관된 씰을 보장할 수 있습니다.
정적 오일 씰
정적 오일 씰은 플랜지 및 커버와 같이 구성 요소 사이에 상대적인 움직임이 없는 응용 분야에 사용됩니다. 고압 환경에서 고정 오일 씰은 변형이나 누출 없이 압력을 견딜 수 있어야 합니다.
개스킷 유형의 정적 오일 씰은 고압 응용 분야에 일반적으로 사용됩니다. 이러한 씰은 고무 또는 코르크와 같은 재료로 만들어지며 두 결합 표면 사이에서 압축되어 씰을 만들도록 설계되었습니다. 개스킷의 압축은 표면 사이의 틈이나 불규칙성을 메워 유체 누출을 방지하는 데 도움이 됩니다. 고압 환경에서 최적의 성능을 보장하려면 개스킷형 고정 오일 씰의 크기를 적절하게 선택하고 정확한 압축량으로 설치해야 합니다.
고압 환경에서의 성능 평가
압력 테스트
고압 환경에서 오일 씰의 신뢰성을 보장하려면 엄격한 압력 테스트를 거쳐야 합니다. 압력 테스트에는 특정 기간 동안 씰에 지정된 압력을 가하고 누출 징후가 있는지 모니터링하는 작업이 포함됩니다.
압력 테스트 중에 씰은 일반적으로 실제 작동 조건을 시뮬레이션하는 테스트 장치에 설치됩니다. 압력은 씰의 최대 정격 압력까지 점진적으로 증가하며 육안 검사, 압력 센서 또는 추적 가스 감지와 같은 기술을 사용하여 씰의 누출 여부를 모니터링합니다. 씰이 압력 테스트를 통과하면 고압 응용 분야에 사용하기에 적합한 것으로 간주됩니다.
장기 성능 모니터링
고압 환경에서 오일 씰의 내구성을 평가하려면 압력 테스트 외에도 장기적인 성능 모니터링도 필수적입니다. 여기에는 실제 장비에 씰을 설치하고 장기간에 걸쳐 성능을 모니터링하는 작업이 포함됩니다.
장기적인 성능 모니터링을 통해 씰의 마모 및 손상뿐만 아니라 시간 경과에 따른 압력, 온도 및 화학 노출의 영향을 견딜 수 있는 능력에 대한 귀중한 통찰력을 얻을 수 있습니다. 제조업체는 장기간 성능 모니터링 중에 수집된 데이터를 분석하여 잠재적인 문제를 식별하고 씰 설계 또는 재료 선택을 개선할 수 있습니다.
결론
결론적으로, 오일 씰은 고압 환경에서 중요한 역할을 하며 유체 누출을 방지하고 오염 물질의 유입을 방지함으로써 장비의 적절한 기능을 보장합니다. 이러한 환경에서 오일 씰의 성능은 재료 호환성, 설계 및 형상, 샤프트 및 하우징 맞춤과 같은 요소의 영향을 받습니다.
오일 씰 공급업체로서 당사는 고압 응용 분야의 요구 사항을 충족하도록 특별히 설계된 고품질 씰을 제공하기 위해 최선을 다하고 있습니다. 우리의 범위내부 오일 시일,오일씰 20x34x7, 그리고니트릴 오일 시일제품은 고압 환경에서 안정적인 성능을 제공하도록 설계되었습니다.
고압 응용 분야용 오일 씰이 필요한 경우 특정 요구 사항에 대한 자세한 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 장비에 적합한 씰을 선택하고 성공적인 조달 프로세스를 보장하는 데 도움을 드릴 준비가 되어 있습니다.
참고자료
- John H. Bickford의 "씰 기술 핸드북"
- Peter A. Merritt의 "유체 동력 시스템을 위한 씰링 기술"
- 고압 환경에서의 오일 씰 성능과 관련된 산업 표준 및 지침
