O 링 그루브 설계 표준
안정적인 O-링 씰링을 위한 실용적인 엔지니어링 가이드
[2025-12-28]|작성자: Xiamen Jinshun Sealing Technology Co., Ltd. Annie Xu
소개
O-링이 실패하면 문제는 다음과 같습니다.O-링 자체가 아닙니다., 그러나그루브 디자인. 최고 품질의-고무 씰이라도 홈 치수, 표면 마감 또는 압착 비율이 잘못되면 제대로 작동하지 않습니다.
이 가이드에서는O-링 홈 설계 표준, 에 중점을 두고더브테일(언더컷) 홈, 인치 및 미터법 치수, 디자인 제한 사항, 실제 엔지니어링 팁-을 포함합니다. 그것은 쓰여졌다OEM 엔지니어, 제품 디자이너, 소싱 관리자누구와 함께 일하는가맞춤형 O-링까다로운 응용 분야에서.
로서중국 맞춤형 O-링 제조업체, 샤먼 Jinshun Sealing Technology Co., Ltd.생산뿐만 아니라 실용적인 씰링 설계 조언도 통해 고객을 지원합니다.
O{0}}링 그루브란 무엇인가요?
안O-링 홈(글랜드)O-링을 제자리에 고정하는 가공된 공간입니다. 그 임무는 다음과 같습니다.
- 조립 중에 O-링을 안정적으로 유지하세요.
- 압착 및 변형 제어
- 압출이나 롤링 방지
- 압력, 온도, 매체 변화에도 장기간 밀봉 유지-
잘못된 홈 디자인은 다음과 같은 가장 일반적인 원인 중 하나입니다.누출, 조기 마모 및 씰 압출.

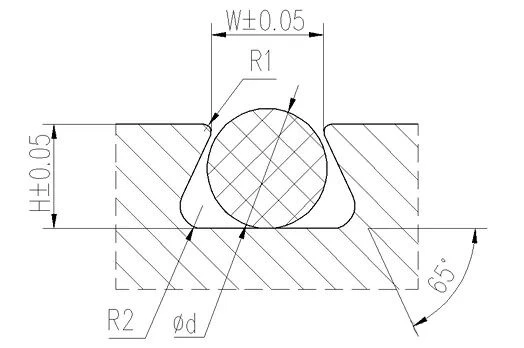

더브테일(언더컷) O-링 그루브 디자인
도브테일 그루브란 무엇입니까?
A 더브테일 홈,라고도 함언더컷 그루브, O-링을 기계적으로 제자리에 고정하도록 설계되었습니다. 이 유형의 홈은 일반적으로 다음에서 사용됩니다.얼굴 인감 응용 프로그램어디:
- 수직 조립 시 O-링이 빠질 수 있음
- 유지 관리에는 반복적인 열림과 닫힘이 필요합니다.
- 중력이나 진동으로 인해 씰이 변위될 수 있습니다.
홈 모양은 O-링이 압축되기 전에 미끄러지는 것을 방지합니다.
더브테일 그루브는 언제 사용해야 합니까?
더브테일 홈일을 잘하다, 하지만 그들은보편적인 해결책은 아니다.
장점
- 조립 중에 O-링을 제자리에 안전하게 유지합니다.
- 설치 오류 감소
- 큰-직경 또는 수직형 안면 밀봉에 유용함
제한 사항
- 비용이 많이 들고 기계가 복잡함
- 제한된 보이드 볼륨
- 공차 변화에 민감
- 다음에 대한 내성이 낮습니다.
넓은 온도 변동
고탄성중합체 팽창
공격적인 화학 매체
엔지니어링 현실:더브테일 홈은 표준 직사각형 홈이 조립 또는 유지 관리 요구 사항을 충족할 수 없는 경우에만 사용해야 합니다.
중요한 설계 규칙: 반경 "R"이 중요합니다.
더브테일 그루브 디자인에서 가장 간과되는 요소 중 하나는코너 반경(R).
너무 작음:
설치 중 O-링이 절단되거나 끼임
너무 큼:
압력을 가하면 압출 위험이 증가합니다.
이것이 더브테일 그루브가 요구되는 이유입니다.엄격한 가공 제어귀하와 긴밀한 협력을 통해맞춤형 O-링 공급업체.
표준 인치 더브테일 O-링 그루브 치수(AS568)
| AS568 O-링 크기 | 단면 | 공칭 폭(W) | 글랜드 깊이(L) | 짜내다 % | 글랜드 폭(G) | 반경(R) | R1 |
|---|---|---|---|---|---|---|---|
| 004–050 | 1/16" | 0.070 ±0.003 | 0.050–0.052 | 27% | 0.055–0.059 | 0.005 | 1/64 |
| 102–178 | 3/32" | 0.103 ±0.003 | 0.081–0.083 | 21% | 0.083–0.087 | 0.010 | 1/64 |
| 201–284 | 1/8" | 0.139 ±0.004 | 0.111–0.113 | 20% | 0.113–0.117 | 0.010 | 1/32 |
| 309–395 | 3/16" | 0.210 ±0.005 | 0.171–0.173 | 18% | 0.171–0.175 | 0.015 | 1/32 |
| 425–475 | 1/4" | 0.275 ±0.006 | 0.231–0.234 | 16% | 0.231–0.235 | 0.015 | 1/16 |
| 특별한 | 3/8" | 0.375 ±0.007 | 0.315–0.319 | 16% | 0.315–0.319 | 0.020 | 3/32 |
미터법 더브테일 O-링 그루브 디자인
표면 마감 요구 사항
| 애플리케이션 | 표면 마감 |
|---|---|
| 액체 | 32마이크로-인치(Ra) |
| 진공 및 가스 | 16마이크로-인치(Ra) |
| 그루브 측벽 | 63마이크로-인치(Ra) |
미터법 그루브 치수
| O-링 단면적(mm) | 그루브 깊이(E) | 둥근 모서리까지의 너비(F1) | 날카로운 모서리까지의 너비(F2) | 가공 반경 | 크기 반경 |
|---|---|---|---|---|---|
| 3.0 | 2.40 | 2.45 | 2.60 | 0.4 | 0.25 |
| 4.0 | 3.20 | 3.10 | 3.40 | 0.8 | 0.25 |
| 5.0 | 4.15 | 3.85 | 4.10 | 0.8 | 0.25 |
| 6.0 | 5.05 | 4.55 | 4.95 | 0.8 | 0.4 |
| 7.0* | 5.95 | 5.25 | 5.65 | 1.5 | 0.4 |
| 8.0 | 6.85 | 6.00 | 6.50 | 1.5 | 0.5 |
| 10.0 | 8.70 | 7.40 | 7.95 | 1.5 | 0.5 |
* AS568A 인치 상당 기준
O링 그루브 설계의 일반적인 실수-
실제 고객 프로젝트에서 가장 일반적인 문제는 다음과 같습니다.
- "안전"을 위해 O링을 과도하게-압축-
- 유체 매체로 인한 엘라스토머 팽창 무시
- 고열팽창 시스템에 더브테일 홈 사용
- 표면 마감이 불량하여 미세-누출이 발생함
- O-링 제조업체에 조기에 문의하지 않음
좋은 그루브 디자인은시스템 결정, 단순한 드로잉 세부 사항이 아닙니다.
맞춤형 O-링 제조업체가 도울 수 있는 방법
~에샤먼 Jinshun 씰링 기술, 우리는 정기적으로 다음을 통해 고객을 지원합니다.
- 그루브 디자인 검증
- 압력, 온도 및 매체에 대한 재료 선택
- 맞춤형 O-링 크기 및 공차
- 표준 AS568 및 미터법 호환성
- 프로토타입 및 ODM 씰링 솔루션
우리는 다양한 분야의 OEM과 협력하고 있습니다.유체 시스템, 수처리, 산업 장비 및 소비재.
자주 묻는 질문
Q1: 모든 페이스 씰에 더브테일 홈을 권장합니까?
아니요. 조립이나 중력으로 인해 표준 홈이 실용적이지 않은 경우에만 사용해야 합니다.
질문 2: 더브테일 홈이 고압-압력 응용 분야를 처리할 수 있습니까?
가능하지만 올바른 압착, 반경 및 재료 선택이 있어야만 가능합니다.
Q3: 더브테일 홈에 가장 적합한 엘라스토머는 무엇입니까?
NBR, HNBR, FKM 등 팽창이 적고 인열 저항성이 우수한 소재.
Q4: 그루브 도면을 검토하는 데 도움을 줄 수 있습니까?
예. 우리는 정기적으로 OEM 고객에게 홈과 O{1}}링 매칭을 지원합니다.
